РЕКЛОУЗЕР ВАКУУМНЫЙ РИМ РВ
Предназначен для коммутации и защиты воздушных линий электропередачи трехфазного переменного тока частотой 50 Гц и напряжением до 10 кВ систем с изолированной и заземленной нейтралью.
РиМ РВ применяется для построения систем автоматического управления распределительными сетями до 10 кВ в нормальных и аварийных режимах, реализации универсальной гибкой архитектуры, позволяющей адаптировать систему к любой топологии.
РиМ РВ позволяет решать задачи по контролю, защите и управлению распределительными сетями.
Нормативно-правовое обеспечение
Декларации о соответствии ЕАЭС № RU Д-RU.АЯ79.В.03862/20
Декларация о соответствии N РОСС Д-RU.PA01.В.16641/22
Внесен в Государственный реестр промышленной продукции с подтвержденным производством на территории РФ в рамках ПП РФ от 07.07.2015 г. № 719.
Функциональные возможности
АО «РиМ» предлагает два исполнения РиМ РВ:
первый в составе с модулем измерительным РиМ МИ (с трансформаторами тока и трансформаторами напряжения);
второй в составе комбинированными датчиками тока и напряжения РиМ КДТН, который может быть укомплектован интеллектуальным прибором учета электроэнергии РиМ 384.

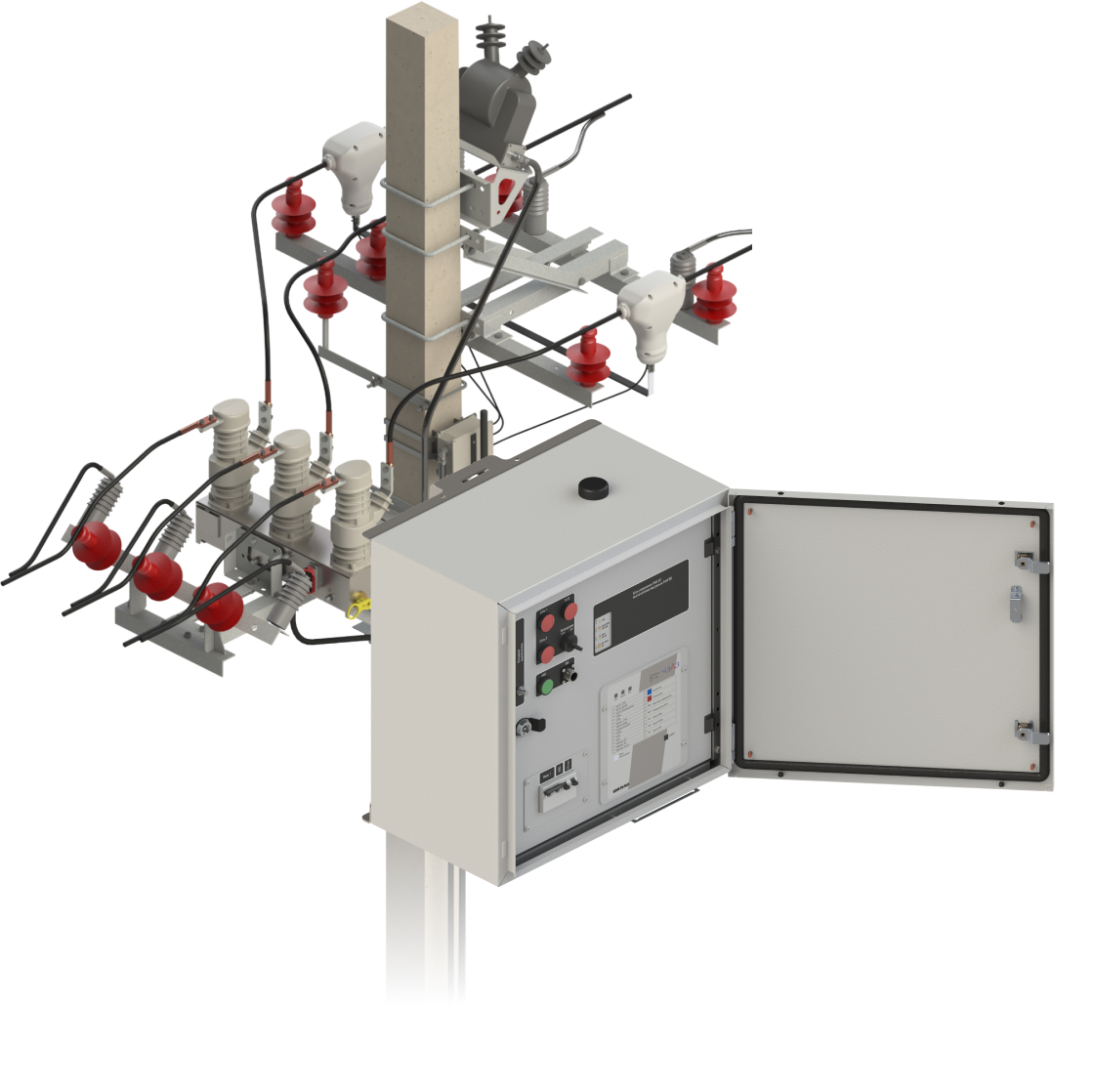

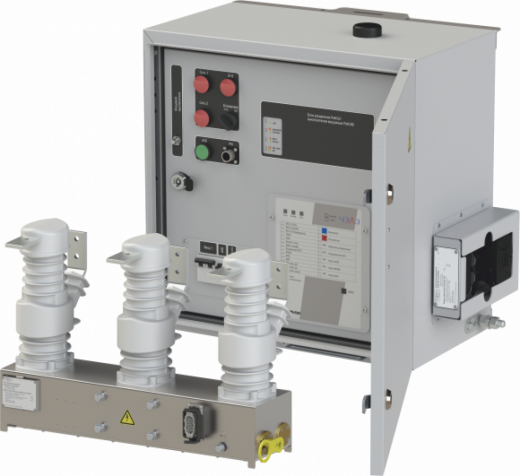

В минимальный состав РВ входят: модуль коммутационный РиМ МК, шкаф управления РиМ ШУ со встроенной микропроцессорной защитой и автоматикой, модуль измерительный РиМ МИ или датчики комбинированные тока и напряжения РиМ КДТН в количестве трех или шести штук.
Преимущества:
— наблюдаемость, управляемость, контроль, защита и управление линией электропередач;
— секционирование электрической сети, локализация аварийных участков;
— повышение показателей надежности SAIDI, SAIFI;
— удаленное осциллографирование и ведение журнала событий;
— интеграция в SCADA-системы по протоколам МЭК 60870-5-104, МЭК 61850.
Исполнения
РиМ РВ с ИКЗ
Когда в непосредственной близости от модуля коммутационного РиМ МК РВ расположены отходящие линии мы предлагаем на каждое из ответвлений устанавливать комплект индикаторов короткого замыкания (ИКЗ), который по радиоканалу передает данные в шкаф управления РиМ ШУ РВ.
В такой конфигурации при возникновении аварийного события РиМ РВ отключает весь участок сети, а диспетчер сразу понимает, на какое из ответвлений линии нужно направить бригаду ОВБ для устранения аварии.
РиМ РВ с 2-сторонним измерением
При использовании РиМ РВ в качестве секционирующего аппарата на участках сети, где возможно изменение направления мощности или реализуются функции АВР, необходимо использовать РиМ РВ с двухсторонним измерением. Для этого используют два комплекта КДТН, которые устанавливают с двух сторон от модуля коммутационного, для получения точных и достоверных измерений, позволяющих сделать вывод о текущем состоянии сети и исключить аварийные ситуации, которые могут возникнуть при включении в одну линию двух центров питания.
РиМ РВ с резервированием каналов связи
По умолчанию РиМ РВ поддерживает установку до двух сим-карт в один роутер, что позволяет организовать “холодное” резервирование каналов связи в рамках одного устройства.
РиМ РВ с двумя роутерами позволяет установить до четырёх сим-карт различных операторов связи и организовать два аппаратно-независимых потока передачи данных в SCADA-системы диспетчеров с возможностью их “горячего” резервирования.
При установке РиМ РВ в месте, где количество связи и зона покрытия мобильных операторов нестабильны, мы предлагаем установку двух роутеров, что позволит установить до четырех сим-карт различных операторов связи и организовать два аппаратно-независимых потока передачи данных в SCADA-системы диспетчеров с возможностью их «горячего» резервирования.
