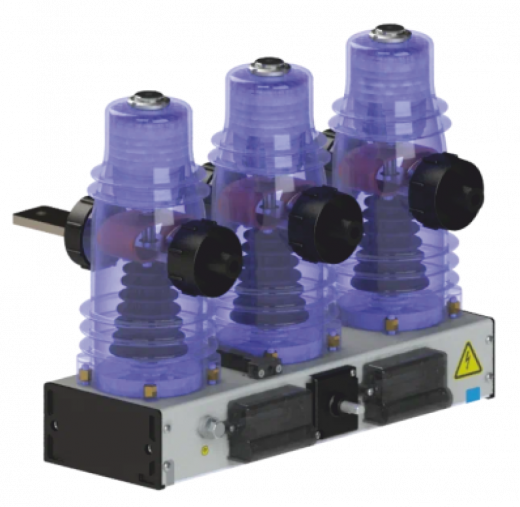

РиМ ВВ серии 7X9, 8X9

Характеристики

Номинальное напряжение до 10 кВ

Номинальный ток до 1000 А

Номинальный ток отключения до 20 кА

Нормативно правовое обеспечение

ГОСТ Р 52565-2006

Внесен в Государственный реестр промышленной продукции с подтвержденным производством на территории РФ в рамках ПП РФ от 07.10.2020 г. № 719.
Соответствует требованиям ПАО «Россети»
Соответствует требованиям ПАО «Транснефть»
Соответствует требованиям ОАО «РЖД»

Функциональные возможности

Выключатели РиМ ВВ основаны на электромагнитном приводе с защелкой на постоянных магнитах, имеют широкую линейку межполюсных расстояний, обладают низкими массогабаритными показателями и низким электрическим сопротивлением, не требуют установки радиаторов, просты в применении при проектировании новых и модернизации (ретрофите) старых ячеек/выкатных элементов.

В выключателях вакуумных РиМ ВВ серии 7Х9, 8Х9 предусмотрено:

— подключение выносного блокиратора на тросиковом механизме с функцией ручного отключения и возможностью установки навесного замка;
— подключение выносного индикатора на тросиковом механизме со встроенным счетчиком циклов ВО;
— встроенный двухфакторный блокировочный механизм. возможность самостоятельной установки/замены до двух групп внешних вспомогательных контактов (3НЗ и 3НР).

Выключатели РиМ ВВ серии 7Х9, 8Х9 разрешено размещать внутри КСО и КРУ в любом пространственном положении. Блокиратор (поворотный или взводной), выносной индикатор (со встроенным счетчиком и без), плата с внешними вспомогательными контактами (3НР и 3НЗ) входят в дополнительный комплект поставки выключателя.
